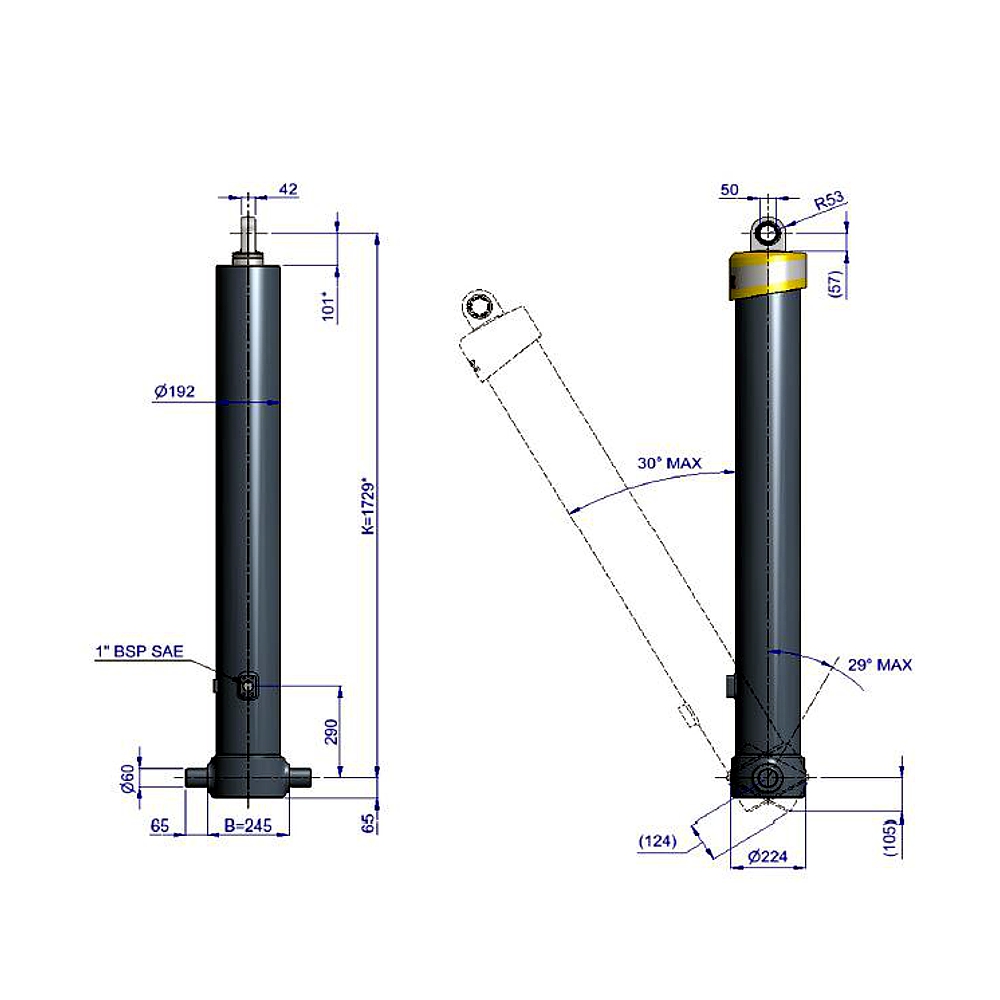

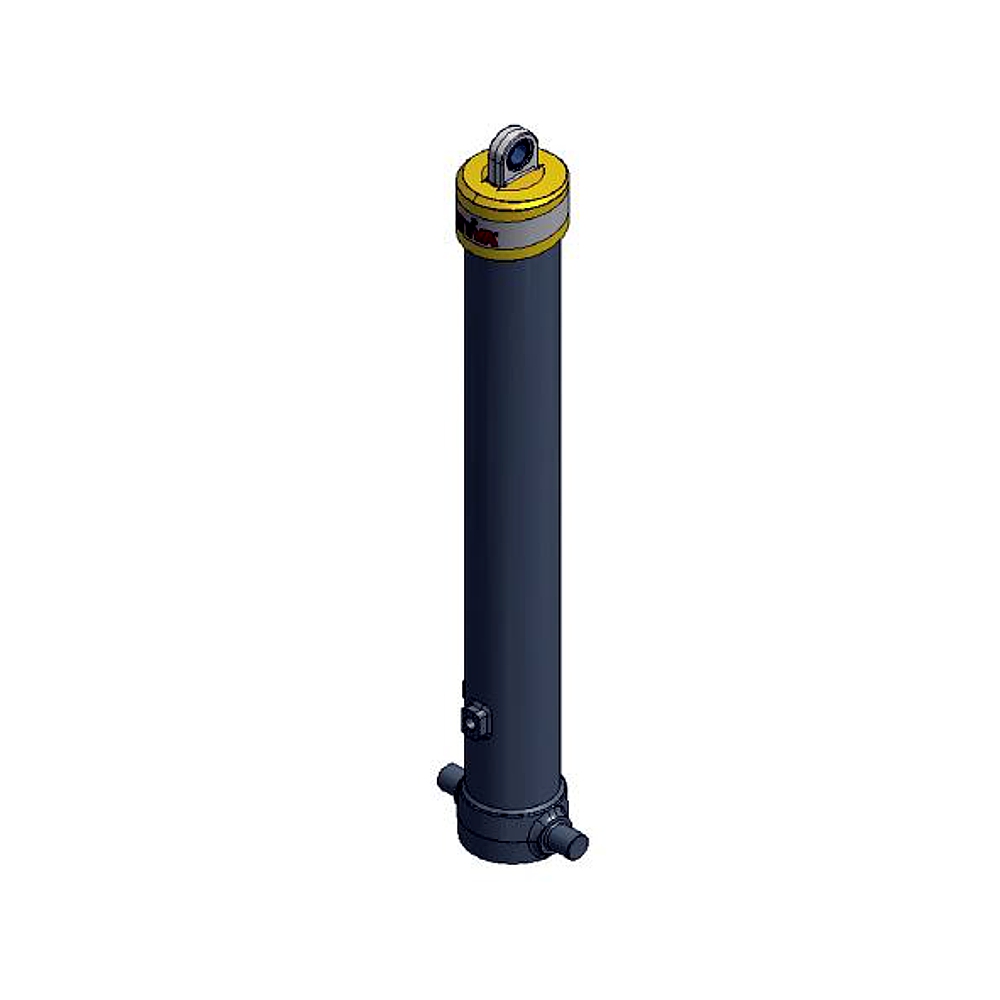

Siłownik czołowy HYVA ALPHA FE - A169-5-7030-019-K1729

SKU: 70546584

Dane techniczne:

  • maksymalne ciśnienie pracy: 170 bar
  • waga: 265 kg
  • objętość robocza: 97L
  • objętość całkowita: 106L
  • maksymalne obciążenie siłownika (początek ruchu): 245 kN
  • maksymalny przepływ oleju (z ogranicznikiem kąta wywrotu): 190L/min
  • maksymalny przepływ oleju (bez ogranicznikiem kąta wywrotu): 137L/min
  • możliwy czas wysuwu (z ogranicznikiem kąta wywrotu): 31 sekund
  • możliwy czas wysuwu (bez ogranicznikiem kąta wywrotu): 42 sekund
  • minimalny czas opuszczania: 31 sekund

Czołowe siłowniki teleskopowe firmy HYVA, typu FE przeznaczone są do wywrotek i naczep wywrotek tylnozsypowych z ścianą skośną. Każdy element siłownika firmy Hyva wykonany jest z starannie dobranego i przeliczonego materiału, w odróżnieniu do innych siłowników o konstrukcji monolitycznej, gdzie poszczególne elementy stopni oporowe i ślizgowe wykonane są z jednego i tego samego kawałka materiału powstałe w procesie obróbki skrawaniem, przy którym dodatkowo powstaje dużo niepotrzebnych odpadów. Natomiast w siłownikach firmy HYVA rury stopni siłownika, pierścienie ślizgowe i oporowe są wykonane ze specjalnie dobranych wysokogatunkowych stali, co pozwala na eksploatację siłowników w ekstremalnych warunkach, pozwalających na znaczne większe przeciążenia niż w siłownikach o budowie monolitycznej. Należy podkreślić że firma HYVA jako pierwszy producent na świecie zastosowała innowacyjną technologie wytwarzania siłowników z rur DOM o bardzo wysokiej precyzji wykonania.

Cechy charakterystyczne siłowników:

  • niska waga kompletnego siłownika wraz z olejem (najlżejsze siłowniki na rynku), pozwala na większą ładowność zestawu, co przekłada się na duże oszczędności.
  • unikalna segmentowa konstrukcja stopni siłownika, która pozwala na pracę w ekstremalnie trudnych warunkach, sprawia że siłowniki HYVA ALPHA mogą niezawodnie pracować w każdych warunkach
  • nowe konstrukcja umożliwiające zwiększenie ciśnienia roboczego nawet do 250 bar (Alpha generacja). Siłowniki HYVA ALPHA w zależności od typu, mogą pracować w zakresie 170-250 bar.
  • nowe, dodatkowe średnice stopni siłownika w połączeniu z wzrostem ciśnienia roboczego, nie tylko zwiększają typoszereg siłowników, ale także pozwalają na segmentację produktu w odniesieniu do konkretnej aplikacji - zastosowania. (górnictwo, budownictwo, rolnictwo itp.)
  • wykonanie pierścieni oporowych oraz pierścieni ślizgowych z wysokogatunkowych materiałów o właściwościach dobranych do obciążeń ekstremalnych. Ulepszone ślizgi, pierścienie prowadzące, pierścienie oporowe oraz dolna pokrywa wpłynęły na jeszcze większą wytrzymałość i niezawodność siłowników
  • zmniejszona pojemność robocza oleju – mniejsza waga siłownika, większa ładowność zestawu – oszczędności oraz mniejsze koszty oleju
  • zoptymalizowany czas podnoszenia i opuszczania, sprawia, że siłowniki HYVA ALPHA są najszybsze, pozwalając na większą liczbę rozładunków oraz oszczędności na paliwie
  • specjalne prowadzenie stopni siłownika zwiększające odporność na wyboczenie, przy czym należy zaznaczyć, że siłownik nie jest elementem stabilizującym skrzynie wywrotu
  • dodatkowe zabezpieczenie oraz uszczelnienie w postaci zgarniacza brudu,
  • zabezpieczenie głównych uszczelnień przed odkształceniami,
  • bardzo długa żywotność siłowników bez konieczności ingerencji serwisu,
  • eliminacja koncentracji naprężeń przez odpowiednio zaprojektowaną konstrukcję,
  • bezobsługowy – siłowniki nie posiadają punktów smarnych (na życzenie klienta możliwe zamówienie siłowników z mocowaniami wyposażonymi w smarowniczki)
  • specjalny port na siłowniku umożliwiający montaż zamka siłownika zabezpieczającego siłownik przed pęknięciem węża, lub montaż zaworu sterującego wywrotem na siłowniku z funkcja zamka siłownika zabezpieczającego siłownik przed pęknięciem węża, co niewątpliwie powoduję wzrost bezpieczeństwa i oszczędności
  • chromowane tłoczyska,
  • specjalny otwór technologiczny do montażu siłownika
  • wzrost estetyki – generacja HYVA ALPHA sprawia, że pojazd wygląda nowocześnie i estetycznie

Mocowania siłownika oraz olej hydrauliczny należy zakupić osobno.

Opis

Hyva będąca od wielu lat światowym liderem w produkcji oraz sprzedaży hydrauliki siłowej zaprojektowała najnowszą generację hydrauliki ALPHA do wywrotu. Główną ideą konceptu ALPHA było stworzenie innowacyjnego systemu o dużo wyższej konkurencyjności, pozwalającego podążać za najistotniejszymi trendami rynkowymi w przemyśle i transporcie.
Poszczególne segmenty rynku wymagają zastosowania indywidualnych rozwiązań. Klient podczas doboru układu ma możliwość specyfikacji rodzaju oraz natężenia pracy układu hydraulicznego wraz z siłownikiem. Tak więc, wzmacniane siłowniki ALPHA HD (Heavy Duty) są w stanie sprostać najtrudniejszym wymaganiom. Świetnie sprawdzają się w transporcie kopalnianym oraz transporcie budowlanym - „off road”. Do transportu drogowego o standardowym natężeniu pracy dobierane są siłowniki ALPHA Standard. Również istnieje możliwość zamówienia siłowników ze specjalną powłoką chromowaną stopni, w celu dodatkowego zabezpieczenia siłownika. W nowej linii hydrauliki zastosowane zostały zmiany konstrukcyjne, technologiczne oraz materiałowe. Jednocześnie zachowana została główna idea konstrukcyjna siłowników HYVA, która wyróżnia produkty HYVA od tych oferowanych przez innych producentów. Nowa generacja ALPHA jest wytwarzana w oparciu o bezszwowe rury DOOM, charakteryzujące się wysoką precyzją wykonania oraz najwyższą wytrzymałością. Należy również zwrócić uwagę, że budowa stopnia siłownika HYVA jest segmentowa. Znaczy to, że każdy z elementów stopnia - elementy oporowe, elementy ślizgowe, elementy prowadzące wytworzone są z innego gatunku stali o wyższych parametrach wytrzymałościowych niż sam stopień siłownika. Należy w tym miejscu zaznaczyć, że stopień siłownika wykonany jest ze stali o bardzo wysokiej klasie wytrzymałości. Zastosowanie takiej budowy znacząco przewyższa standardy innych producentów, których produkty posiadają monolityczną budowę. Oznacza, to że elementy oporowe, prowadzące oraz pozostałe części wykonane są z tego samego materiału co stopień stanowiąc jeden kawałek materiału. Główną cechą nowej generacji siłowników ALPHA jest obniżenie wagi całego układu oraz skrócenie czasu rozładunku. Zostało to osiągnięte dzięki optymalizacji wymiarów oraz ciężaru komponentów. Zmniejszenie średnicy siłowników wpłynęło na obniżenie litrażu oleju, co z kolei miało wpływ na dodatkową redukcję wagi zestawu. Większą szybkość linii ALPHA osiągnięto poprzez zmniejszenie średnic siłowników oraz zmiany konstrukcyjne pozwalające zoptymalizować prędkość wysuwu stopni. Przy zabudowie wywrotki na podwoziu 8x4, w siłowniku o skoku ok. 5 m. uzyskujemy oszczędności jak, 388 rozładunków więcej rocznie w standardzie pracy w kopalni oraz 48 ton ładunku więcej w standardzie pracy wywrotki budowlanej. Wyższe bezpieczeństwo eksploatacji układów ALPHA osiągnięte zastało dzięki wprowadzeniu kilku innowacji takich jak: nowa konstrukcja siłownika, nowy zawór hydrauliczny serii HT z poczwórną ochroną układu oraz nowe szybsze i bardziej precyzyjne ograniczniki kąta wywrotu.
Nowe siłowniki linii ALPHA pracują z ciśnieniem do 250 bar przewyższając obecne standardy udźwigu. Podsumowując możemy niewątpliwie stwierdzić, że generacja ALPHA dostarcza dodatkowe benefity jak: dobór systemu do charakteru i natężenia pracy, zmniejszona waga oraz wymiary, szybszy cykl rozładunku, nowoczesny design, zwiększone bezpieczeństwo i niezawodność oraz zmniejszenie kosztów eksploatacji. Tysiące siłowników z logiem marki HYVA pracujące na całym świecie we wszystkich warunkach klimatycznych, umacniają firmę HYVA na pozycji światowego lidera w produkcji siłowników teleskopowych.

Uwagi

Siłownik jest jedynie urządzeniem służącym do podnoszenia i nie może być stosowany jako element konstrukcyjny, oraz nie może być poddawany obciążeniom bocznym.

Ciśnienie pracy zależy od zastosowania.

Nigdy nie można przekraczać maksymalnego ciśnienia roboczego podanego w specyfikacji.

Dopuszczalny zakres temperatury pracy wynosi od -40°C do +80°C.

Maksymalny czas siłownika w pozycji wysuniętej to 30 minut (nie dotyczy wersji chromowanej wszystkich stopni).

Siłownik jest w kolorze czarnym.

Grubość lakieru potwierdzona testem komory solnej zgodnie z ISO 9227 (480h) (ocena 9 zgodnie z ISO 10289)
