Premium zestaw hydrauliki do wywrotu MAN skrzynia manualna - ZF z Intarderem

SKU: 55WTMEMI

Dobór komponentów układu zapewnia uzyskanie najbardziej optymalnego czasu podnoszenia oraz opuszczania skrzyni. Dzięki temu użytkownik będzie w stanie wykonać większą liczbę kursów w ciągu dnia uzyskując tym samy większe zyski. Zapraszamy do obejrzenia filmu prezentującego kalkulację oszczędności.

Przeznaczenie:

  • marka ciągnika: MAN
  • typ skrzyni biegów: ZF manualna - (wykaz typów skrzyń biegów w zakładce Specyfikacja)

Zalety hydrauliki do wywrotu HYVA:

- ŚWIADOME PODEJŚCIE: Tylko stosowanie optymalnych zabezpieczeń gwarantuje bezawaryjna i prawidłowa prace pojazdu wyposażonego w hydraulikę siłową. Układy Hyva do wywrotu gwarantują bezpieczną i bezawaryjną pracę.

- NISKI POZIOM KOSZTÓW: Stosując układy hydrauliczne HYVA masz gwarancje utrzymania kosztów na poziomie zakupu. Niejednokrotnie produkt o niskim koszcie zakupu w trakcie eksploatacji generuje dodatkowe wydatki, co powoduje ogólny wzrost poziomu kosztów, a tym samym w efekcie końcowym dużo większy koszt. Układy hydrauliczne do wywrotu Hyva to najlepszy stosunek ceny do jakości.

- ANALIZA DOBORU SKŁADOWYCH: Każdy układ hydrauliczny powstaje z elementów uwzględniających parametry pracy pojazdu z wywrotem: ciśnienie pracy (siłownik, zawór, pompa), przepływy (pompa, zawór, węzę, szybkozłącza), litraż siłownika, typ pojazdu, rodzaj skrzyni biegów, przełożenie przystawki, moment przenoszony przez przystawkę, kierunki obrotów, czas podnoszenia, usytuowanie na pojeździe poszczególnych elementów, sprawność układu, sterowania układu oraz inne funkcje dodatkowe. Takie podejście gwarantuje optymalną pracę oraz łatwy montaż.

- WYSOKIEJ KLASY ZAWORY HYDRAULICZNE HT DO STEROWANIA WYWROTEM: Zawory HT zapewniają bardzo niskie straty ciśnienia w układzie, co za tym idzie precyzyjne sterowanie pracą wywrotu. System wkładek wymiennych ustalających ciśnienie pracy uniemożliwia ingerencję osób niekompetentnych w prace układu, co gwarantuje stałe parametry pracy czyli bezpieczeństwo. Zawory posiadają dodatkowe zabezpieczenie siłownika chroniące go przed nieprzewidzianymi skokami ciśnienia oleju hydraulicznego. Funkcja ta zabezpiecza siłownik przed skutkami niewłaściwej obsługi (wstrząsanie skrzynią – tak zwana huśtawka w celu zrzucenia materiału, który przywarł do skrzyni), niestabilnego podłoża (tąpnięcia), które to są najczęstszą przyczyną uszkodzenia lub nawet zniszczenia siłownika, naczepy, ciągnika. Stosowanie zaworu HT HYVA chroni oraz przedłuża czas życia układu.

- ZBIORNIKI OLEJU: W obecnej chwili zbiorniki HYVA lakierowane są proszkowo. Dzięki temu wykazują dużą odporność na korozje oraz niesprzyjające warunki atmosferyczne. Specjalnie zaprojektowane przegięcia blachy zbiornika (wyprofilowanie) oraz specjalny kształt zbiornika pozwala na pracę w trudnych warunkach, w terenie wyboistym lub nie utwardzonym. Dzięki wspomnianej konstrukcji zbiorniki wykazują duża odporność na pęknięcia. Dla tych co preferują zbiorniki aluminiowe, również istnieje możliwość zakupu zbiornika o cechach jak wyżej wymienione, tyle tylko, że dla zbiorników aluminiowych.

- POMPY HYDRAULICZNE: W standardzie HYVA w układach do wywrotu stosowane są pompy montowane na cztery otwory, "4H", co daje połączenie mogące przenieść znaczne obciążenia - wałek połączeniowy podparty obustronnie łożyskiem. Pompy te są pompami dwukierunkowymi o nowoczesnej konstrukcji, nie wymagające rozbierania w celu zmiany obrotów. Pompy te cechuje duża sprawność i wytrzymałość na zanieczyszczenia.

- SZYBKOZŁĄCZA SKRĘCANE: Element służący do połączenia ciągnika z naczepa oferowany przez firmę HYVA w standardzie posiada budowę odporną na pracę w trudnych warunkach. Mimo zapylenia i zabrudzeń wykazuje w eksploatacji szczelność i niezawodność. Element w porównaniu do szybkozłączy wciskanych może być użytkowany latami.

- WĘŻE HYDRAULICZNE HYVA: Zestaw hydrauliczny do wywrotu wyposażony jest w oryginalne węże HYVA cechujące się dużą odpornością na uszkodzenia mechaniczne jaki i na ciśnienie oleju hydraulicznego. Oryginalne węże to niezawodne działanie, dzięki podwójnemu oplotu chroniącemu i zbrojącemu węże HYVA, układ może pracować nie narażając pojazd na uszkodzenia. Stosowanie węży HYVA podnosi niezawodność i bezpieczeństwo pracy.

- MONTAŻ PRZEZ AUTORYZOWANYCH MECHANIKÓW: W celu dokonania prawidłowej i profesjonalne instalacji układu do wywrotu na ciągniku istnieje możliwość skorzystania z usług wykwalifikowanego personelu mającego lata doświadczeń oraz używającego do montażu prawidłowych i wysokiej klasy materiałów montażowych. Montaż można zamówić w dziale Montaże, Naprawy, Przeglądy, usługi.

- PRZEDŁUŻONA GWARANCJA NA UKŁAD DO WYWROTU: Istnieje możliwość przedłużenia gwarancji na układ do wywrotu, co wiąże się tylko z podpisaniem deklaracji oraz z odwiedzinami autoryzowanych serwisów celem przeglądu układu.

10 005,00 zł/szt. netto
12 306,15 zł/szt. brutto (23%)
wysyłka w ciągu 10 dni roboczych
sztuk

Opis

Układy hydrauliczne do wywrotu produkowane przez firmę HYVA charakteryzują się wysoką jakością i niezawodną eksploatacją. Indywidualne podejście do postawionych nam celów pozwoliło stworzyć szeroką gamę układów hydraulicznych, które są w stanie sprostać najtrudniejszym warunkom pracy. Każdy Klient określając swoje potrzeby może liczyć na kompleksową obsługę począwszy od stworzenia projektu i specyfikacji po montaż układu na pojeździe. Układy hydrauliczne HYVA to zbiór wysokiej jakości urządzeń mających możliwość współpracy z każdym typem samochodu. Każdy układ hydrauliczny powstaje z elementów uwzgledniających parametry pracy pojazdu z wywrotem: ciśnienie pracy (siłownik, zawór, pompa), przepływy (pompa, zawór, węże, szybkozłącza), litraż siłownika, typ pojazdu, rodzaj skrzyni biegów, przełożenie przystawki, moment przenoszony przez przystawkę, kierunki obrotów, czas podnoszenia, usytuowanie na pojeździe poszczególnych elementów, sprawność układu, sterowania układu oraz inne funkcje dodatkowe.

Specyfikacja

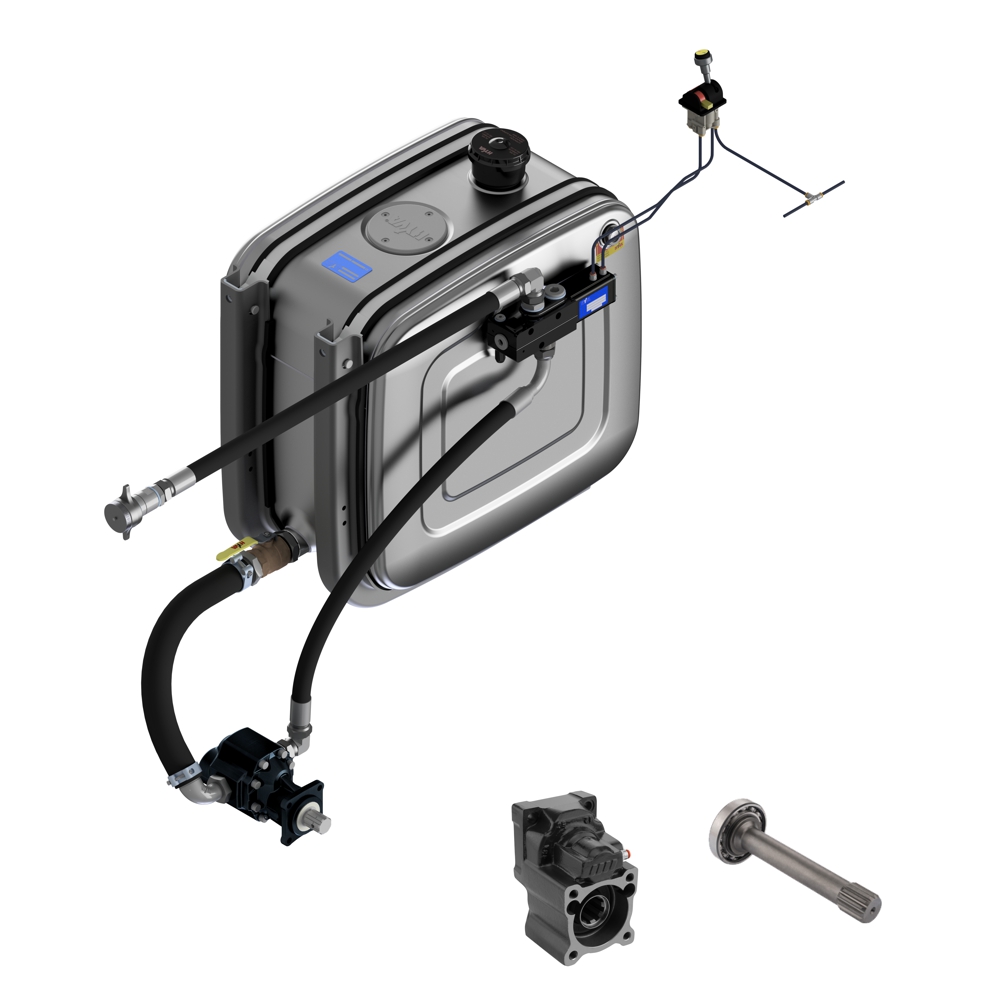

Zestaw zawiera:

  • zbiornik oleju aluminiowy SM - pojemność robocza 121 L
  • zestaw montażowy zbiornika
  • pompa zębata 113 l/min
  • zawór hydrauliczny 170 BAR, 220 l/min
  • sterowanie PTO i zaworu
  • przewody pneumatyczne
  • wąż ssący 1 3/4"
  • węże ciśnieniowe 1"
  • szybkozłącza skręcane 1" komplet
  • przystawka odbioru mocy uniwersalna 1:1,8
  • elementy montażowe .

    Zestaw pasuje do następujących typów skrzyni biegów ZF manualnych z Intarderem:

  • 8S-220 TO+IT/11,54-0,84

  • 16S-151 TD+IT/16,41-1,00

  • 16S-181 TD+IT/16,41-1,00

  • 16S-221 TD+IT/16,41-1,00

  • 12S-2131 TD+IT/15,57-1,0

  • 12S-2331 TD+IT/15,57-1,0

  • 12S-2833 TD+IT/15,57-1,0

  • 16S-1621 TD+IT/16,41-1,0

  • 16S-1630 TD+IT/16,41-1,0

  • 16S-1921 TD+IT/16,41-1,0

  • 16S-1931 TD+IT/16,41-1,0

  • 16S-2221 TD+IT/16,41-1,0

  • 16S-2231 TD+IT/16,41-1,0

  • 16S-2321 TD+IT/16,41-1,0

  • 16S-2331 TD+IT/16,41-1,0

  • 16S-1821 TO+IT/13,80-0,84

  • 16S-1831 TO+IT/13,80-0,84

  • 16S-2221 TO+IT/13,80-0,84

  • 16S-2231 TO+IT/13,80-0,84

  • 16S-2521 TO+IT/13,80-0,84

  • 16S-2531 TO+IT/13,80-0,84

Szczegółowa lista elementów

  • 1 KPL TSA134N ZBIORNIK 159/129L SM-MP ALU
  • 1 SZT 14018126PA ZBIORNIK OLEJU SM 159/121L-AL-MP
  • 1 SZT 14020106PA ZESTAW MONTAŻOWY ZBIORNIKA
  • 1 SZT 14780981 ZAWÓR ZINTREGOWANY 1 1/2" BSPOT+BSP
  • 1 SZT 14799050 ADAPTER WĘŻA 90-1 1/2"-LP28
  • 1 SZT 14562041 POMPA ZĘBATA 113L-BI-4H5-2R-20BSP20
  • 1 SZT 14767117 ZAWÓR HYDR. HT-TNK-1220-170
  • 1 KPL FC150AN2 STEROWANIE PNEUM.PTO+ZAWÓR-ZESTAW
  • 1 SZT 14750650H STEROWANIE PTO I ZAWORU-2-TF/LF-PA
  • 1 SZT 14750119K PRZEWODY PNEUMATYCZNE
  • 1 KPL GM080AB WĄŻ SSĄCY L=2000 1 3/4"-ZESTAW
  • 1 SZT 14795120 WĄŻ SSĄCY 1 3/4" LP28-2000-00
  • 2 SZT 14796600 ZACISK WĘŻA SSĄCEGO
  • 1 SZT 09223001 UCHWYT WĘŻA LP28 61MM
  • 1 SZT 14790336 WĄŻ HP-16-1500-00
  • 1 SZT 14790348 WĄŻ HP-16-2000-00
  • 1 SZT 14799025 ADAPTER 90-LP28-1 1/4"
  • 1 SZT 01317933 ADAPTER PROSTY 1"OT-1"OT 1X60
  • 1 SZT 01313848 USZCZELKA ELASTYCZNA 1"
  • 1 SZT 01222107 ADAPTER PROSTY 1"OT-1 1/4"OT 2X60
  • 1 SZT 01206874 USZCZELKA ELASTYCZNA 1 1/4"
  • 3 SZT 01317982 ADAPTER OBR.901"OT-1"IT
  • 1 KPL L012N SZYBKOZŁĄCZE 1"-ZESTAW
  • 1 SZT 01332625 SZYBKOZŁĄCZE 1" BSPIT ŻEŃSKIE SW
  • 1 SZT 01332630 SZYBKOZŁACZE 1" BSPIT MĘSKIE SW
  • 1 SZT 01332635 POKRYWA PRZECIWKURZOWA 1"
  • 2 SZT 01313848 USZCZELKA ELASTYCZNA 1"
  • 1 SZT 01332569P PŁYTKA SZYBKOZŁĄCZA 1"
  • 2 SZT 01317933 ADAPTER PROSTY 1"OT-1"OT 1X60
  • 1 SZT 021215022 PTO UNIVERS-2C-4H-P2-0300-R1.81
  • 1 SZT 021314002 WAŁEK ZF ECOSPLIT "IT" Z14 L2
  • 1 SZT 021464001 ZESTAW MONTAZOWY PTO ZF
  • 1 KPL C360-357 PODKŁADKA SKOŚNA (2X)FI60XFI14-KPL
  • 1 SZT 14752535H PODSTAWA POD STEROWNIK
  • 4 MTR C270-079 OSŁONA SPIRALNA HDPE 25/20,6MM
